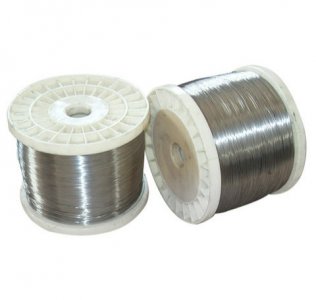

Constantan - drut 2.0842

Kup drut konstantanowy w przystępnej cenie od dostawcy Evek GmbH

Międzynarodowy odpowiednik

Znak Analog W. Nr. Aisi Uns En Zamówić
MNMts43-1.5 2.0842 C72150 CuNi44 Dostawa z magazynu w magazynie

Możesz żartować z osobą, ale nie powinieneś żartować z jej imienia. Marina Cwietajewa.

Mieszanina

Nazwa Constantan (constans) jest tłumaczona z łaciny jako „stały”, „niezmienny”, ponieważ jego opór elektryczny nie zmienia się wraz ze zmianami temperatury. Ten srebrno-żółty stop zawiera 32-40% Ni, do 60% Cu i do 2% Mn. temperatura topnienia 1260°C. Ciężar właściwy 8,9 g/cm³, TKR = 14 x 10 -6 /°C.

Zalety

W temperaturze 20°C rezystywność elektryczna = 0,48 Ohm mm 2 /m. Po ustabilizowaniu wyżarzania współczynnik temperaturowy rozszerzalności liniowej osiąga 2x10 -6 1 / K, dla wyżarzonego stopu - sp \u003d 400 - 500 MPa, er \u003d 40 - 50%, r \u003d 0,46 - 0,48 Ohm mm 2 / m ; dla ciał stałych - sp \u003d 655 - 720 MPa, er \u003d 2 ... 5%, r \u003d 0,46 - 0,52 Ohm mm 2 / m.

Wady

Istotną wadą jest znaczna termo-EMF (40-50 μV / ° C) w połączeniu z miedzią, co ogranicza jej zastosowanie w stabilnych rezystorach i urządzeniach o wysokiej precyzji - ponieważ nagrzewanie końcówek stykowych prowadzi do pojawienia się prądów, które zniekształcają odczyty. Dlatego, jeśli wymagana jest wysoka dokładność, nie stosuje się konstantanu, ale manganiny.

Aplikacja

Constantan znalazł szerokie zastosowanie w produkcji drutów kompensacyjnych, reostatów, urządzeń grzewczych. Wykonany jest z niego drut Ø 0,03-5 mm i taśma o grubości do 0,1 mm. Znaczna termo-EMF konstantanu w kontakcie z miedzią zadecydowała o jego zastosowaniu w termoparach do pomiaru stosunkowo niskich t° do 500 °C. W tym celu zwykle stosuje się termopary, w których dodatnie termoelektrody to żelazo, miedź i chrom, a ujemne to konstantan, ałumel i kopel.

Skład chemiczny konstantanu MNMts 43−1,5 w% materiału

Ni+Co Fe C Si Mn Cu zanieczyszczenia
39 - 41 ≤ 0,5 ≤ 0,1 ≤ 0,1 12 56,1 - 60 łącznie 0,9

Zaopatrzenie

Przede wszystkim konstantan jest wymagany przez pirometrię, więc głównym rodzajem walcowanego metalu jest drut. Jego cena zależy od światowych cen miedzi i niklu – głównych składników konstantanu.

Stop jest dostarczany w następujących postaciach:

  • Taśma (grubość 0,1-5,0 mm, szerokość 3-600 mm).
  • Koło (Ø 12 mm - 100 mm);
  • Drut (Ř 0,1 - 12 mm);

Właściwości fizyczne stopu MNMts 43-1,5 z konstantanem w temperaturze 20°C

Twardość stopu miękkiego HB 10 -1 Twardość stopu twardego HB 10 -1 Temperatura topnienia, °C: Temperatura pracy na gorąco, °C: Temperatura wyżarzania, °C:
380-480 MPa 620-720 MPa 1350 1170 - 920 870 - 950
